СН-ПА-4: ГСО массовой доли серы в нефтепродуктах (с минимальным значением неопределенности для поверки СИ)
НАЗНАЧЕНИЕ:
Стандартный образец массовой доли серы в нефтепродуктах (СО СН-ПА-4, ГСО 12455-2024, МСО 3045:2024) предназначен для аттестации, валидации и верификации методик измерений, верификации оборудования и контроля точности результатов измерений массовой доли серы в нефти и нефтепродуктах.
ГСО СН-ПА-4 обладает низкими значениями неопределенности (границ погрешности), вследствие чего основным рекомендованным применением данного ГСО является поверка средств измерений массовой доли серы.
Кроме того, стандартный образец может применяться:
– для калибровки средств измерений при условии соответствия его метрологических и технических характеристик критериям, установленным в методиках калибровки средств измерений;
– для установления и контроля стабильности градуировочной (калибровочной) характеристики средств измерений при соответствии метрологических характеристик стандартного образца требованиям методики измерений.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
– нефтехимическая;
– нефтеперерабатывающая;
– химическая промышленность.
НОРМАТИВНЫЕ ДОКУМЕНТЫ НА МЕТОДЫ ИЗМЕРЕНИЙ (АНАЛИЗА, ИСПЫТАНИЙ):
ГОСТ Р 50442 Нефть и нефтепродукты. Рентгено-флуоресцентный метод определения серы.
ГОСТ Р 51947 Нефть и нефтепродукты. Определение серы методом энергодисперсионной рентгенофлуоресцентной спектрометрии.
ГОСТ Р 52660 Топлива автомобильные. Метод определения содержания серы рентгенофлуоресцентной спектрометрией с дисперсией по длине волны.
ГОСТ Р 53203 Нефтепродукты. Определение серы методом рентгенофлуоресцентной спектрометрии с дисперсией по длине волны.
ГОСТ ISO 20884 Нефтепродукты жидкие. Определение содержания серы в автомобильных топливах. Метод рентгенофлуоресцентной спектрометрии с дисперсией по длине волны.
ГОСТ 32139 Нефть и нефтепродукты. Определение содержания серы методом энергодисперсионной рентгенофлуоресцентной спектрометрии.
ГОСТ 33194 Нефть и нефтепродукты. Определение содержания серы методом рентгенофлуоресцентной спектрометрии с волновой дисперсией.
ASTM D2622 Standard Test Method for Sulfur in Petroleum Products by Wavelength Dispersive X-ray Fluorescence Spectrometry. (Стандартный метод определения серы в нефтепродуктах рентгенофлуоресцентной спектрометрией с дисперсией по длине волны.)
ASTM D4294 Standard Test Method for Sulfur in Petroleum and Petroleum Products by Energy Dispersive X-ray Fluorescence Spectrometry. (Стандартный метод определения серы в нефти и нефтепродуктах энергодисперсионной рентгенофлуоресцентной спектрометрией.)
ГОСТ Р ЕН ИСО 20847 Нефтепродукты. Определение содержания серы в автомобильных топливах методом рентгенофлуоресцентной энергодисперсионной спектрометрии.
ГОСТ ISO 20847 Нефтепродукты. Определение содержания серы в топливе для двигателей внутреннего сгорания. Рентгеновская флуоресцентная спектрометрия на основе энергетической дисперсии.
ГОСТ ISO 8754 Нефтепродукты. Определение содержания серы методом энергодисперсионной рентгенофлуоресцентной спектрометрии.
ГОСТ ISO 14596 Нефтепродукты. Определение содержания серы методом рентгенофлуоресцентной спектрометрии с дисперсией по длине волны.
ГОСТ Р ЕН ИСО 14596 Нефтепродукты. Определение содержания серы методом рентгенофлуоресцентной спектрометрии с дисперсией по длине волны.
ГОСТ 34239 Нефтепродукты. Определение содержания серы методом монохроматической энергодисперсионной рентгенофлуоресцентной спектрометрии.
ASTM D7220 Standard Test Method for Sulfur in Automotive, Heating, and Jet Fuels by Mono-chromatic Energy Dispersive X-ray Fluorescence Spectrometry. (Стандартный метод определения серы в автомобильных, бытовых и реактивных топливах методом монохроматической энергодисперсионной рентгенофлуоресцентной спектрометрии.)
ISO 8754 Petroleum products – Determination of sulfur content – Energy-dispersive X-ray fluorescence spectrometry. (Нефтепродукты. Определение содержания серы. Рентгеновская флуоресцентная спектрометрия на основе метода энергетической дисперсии.)
ISO 20884 Petroleum products – Determination of sulfur content of automotive fuels -Wave-length-dispersive X-ray fluorescence spectrometry. (Нефтепродукты. Определение содержания серы в топливе для двигателей внутреннего сгорания. Метод рентгенофлуоресцентной спектрометрии с дисперсией по длине волны.)
ISO 20847 Petroleum products – Determination of sulfur content of automotive fuels – Energy-dispersive X-ray fluorescence spectrometry. (Нефтепродукты. Определение содержания серы в топливе для двигателей внутреннего сгорания. Рентгеновская флуоресцентная спектрометрия на основе энергетической дисперсии.)
ISO 14596 Petroleum products – Determination of sulfur content – Wavelength-dispersive X-ray fluorescence spectrometry. (Нефтепродукты. Определение содержания серы. Рентгеновская флуоресцентная спектрометрия с дисперсией по длине волны.)
ГОСТ 33305 Масла смазочные. Метод определения фосфора, серы, кальция и цинка энергодисперсионной рентгенофлуоресцентной спектроскопией.
ASTM D6481 Standard Test Method for Determination of Phosphorus, Sulfur, Calcium, and Zinc in Lubrication Oils by Energy Dispersive X-ray Fluorescence Spectroscopy. (Стандартный метод определения фосфора, серы, кальция и цинка энергодисперсионной рентгенофлуоресцентной спектроскопией.)
– на методики поверки:
МП 79-241-2019 ГСИ. Анализаторы рентгенофлуоресцентные Sindie. Методика поверки.
РТ-МП-220-448-2023 ГСИ. Анализаторы серы рентгенофлуоресцентные волнодисперсионные AVRORA-DUBHE 1610. Методика поверки.
МП 93-251-2019 Анализаторы серы в нефти и нефтепродуктах ренгенофлуоресцентные энергодисперсионные СПЕКТРОСКАН SE. Методика поверки.
МП 242-2219-2018 Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные СПЕКТРОСКАН SUL. Методика поверки.
МП 242-2221-2018 Анализаторы серы рентгенофлуоресцентные энергодисперсионные ЭКРОС-7700. Методика поверки.
Метрологические характеристики ГСО СН-ПА-4:
| Индекс ГСО (ГСО №) |
Интервал допускаемых аттестованных значений массовой доли серы, % | Границы допускаемых значений относительной погрешности аттестованного значения СО при Р = 0,95, % | Допускаемое значение относительной расширенной неопределенности (±U) аттестованного значения СО при k = 2, P = 0,95, % |
| СН-ПА-4 (0,0003, поверка) (12455-2024) |
0,00020 ÷ 0,00040 | ±4,0 | 4,0 |
| СН-ПА-4 (0,0005, поверка) (12455-2024) |
0,00040 ÷ 0,00060 | ±4,0 | 4,0 |
| СН-ПА-4 (0,0010, поверка) (12455-2024) |
0,00090 ÷ 0,00110 | ±2,0 | 2,0 |
| СН-ПА-4 (0,0020, поверка) (12455-2024) |
0,00180 ÷ 0, 00220 | ±1,5 | 1,5 |
| СН-ПА-4 (0,0050, поверка) (12455-2024) |
0,00490 ÷ 0,00510 | ±1,5 | 1,5 |
| СН-ПА-4 (0,0100, поверка) (12455-2024) |
0,0090 ÷ 0,0110 | ±1,5 | 1,5 |
| СН-ПА-4 (0,0300, поверка) (12455-2024) |
0,0270 ÷ 0,0330 | ±1,5 | 1,5 |
| СН-ПА-4 (0,0500, поверка) (12455-2024) |
0,0490 ÷ 0,0510 | ±1,5 | 1,5 |
| СН-ПА-4 (0,0600, поверка) (12455-2024) |
0,054 ÷ 0,066 | ±1,5 | 1,5 |
| СН-ПА-4 (0,100, поверка) (12455-2024) |
0,090 ÷ 0,110 | ±1,5 | 1,5 |
| СН-ПА-4 (0,200, поверка) (12455-2024) |
0,180 ÷ 0,220 | ±1,5 | 1,5 |
| СН-ПА-4 (0,300, поверка) (12455-2024) |
0,270 ÷ 0,330 | ±1,5 | 1,5 |
| СН-ПА-4 (0,500, поверка) (12455-2024) |
0,490 ÷ 0,510 | ±1,5 | 1,5 |
| СН-ПА-4 (1,00, поверка) (12455-2024) |
0,90 ÷ 1,10 | ±1,5 | 1,5 |
| СН-ПА-4 (1,50, поверка) (12455-2024) |
1,35 ÷ 1,65 | ±1,5 | 1,5 |
| СН-ПА-4 (2,50, поверка) (12455-2024) |
2,40 ÷ 2,60 | ±1,5 | 1,5 |
| СН-ПА-4 (3,50, поверка) (12455-2024) |
3,40 ÷ 3,60 | ±1,5 | 1,5 |
| СН-ПА-4 (4,00, поверка) (12455-2024) |
3,80 ÷ 4,20 | ±1,5 | 1,5 |
| СН-ПА-4 (5,00, поверка) (12455-2024) |
4,90 ÷ 5,10 | ±1,5 | 1,5 |
Варианты комплектов ГСО СН-ПА-4 в зависимости от методики поверки:
| Наименование методики поверки | Диапазон измерений массовой доли серы согласно методике поверки, % | Индекс ГСО, рекомендованного к применению (ГСО №) |
| МП 79-241-2019 ГСИ. Анализаторы рентгенофлуоресцентные Sindie. Методика поверки |
0,0001 ÷ 0,0005 | СН-ПА-4 (0,0003, поверка) |
| СН-ПА-4 (0,0005, поверка) | ||
| 0,0005 ÷ 0,002 | СН-ПА-4 (0,0010, поверка) | |
| СН-ПА-4 (0,0020, поверка) | ||
| 0,002 ÷ 0,01 | СН-ПА-4 (0,0050, поверка) | |
| СН-ПА-4 (0,0100, поверка) | ||
| 0,01 ÷ 0,025 | СН-ПА-4 (0,0300, поверка) | |
| СН-ПА-4 (0,0500, поверка) | ||
| СН-ПА-4 (0,0600, поверка) | ||
| СН-ПА-4 (0,100, поверка) | ||
| СН-ПА-4 (0,200, поверка) | ||
| 0,25 ÷ 2 | СН-ПА-4 (0,300, поверка) | |
| СН-ПА-4 (0,500, поверка) | ||
| СН-ПА-4 (1,00, поверка) | ||
| СН-ПА-4 (1,50, поверка) | ||
| 2 ÷ 10 | СН-ПА-4 (2,50, поверка) | |
| СН-ПА-4 (3,50, поверка) | ||
| СН-ПА-4 (4,00, поверка) | ||
| СН-ПА-4 (5,00, поверка) | ||
| МП 93-251-2019 Анализаторы серы в нефти и нефтепродуктах ренгенофлуоресцентные энергодисперсионные СПЕКТРОСКАН SE. Методика поверки |
||
| SL | ||
| 0,0010 ÷ 0,1 | СН-ПА-4 (0,0010, поверка) | |
| СН-ПА-4 (0,0020, поверка) | ||
| СН-ПА-4 (0,0050, поверка) | ||
| СН-ПА-4 (0,0100, поверка) | ||
| СН-ПА-4 (0,0300, поверка) | ||
| СН-ПА-4 (0,0500, поверка) | ||
| СН-ПА-4 (0,0600, поверка) | ||
| СН-ПА-4 (0,100, поверка) | ||
| 0,1 ÷ 1 | СН-ПА-4 (0,200, поверка) | |
| СН-ПА-4 (0,300, поверка) | ||
| СН-ПА-4 (0,500, поверка) | ||
| СН-ПА-4 (1,00, поверка) | ||
| 1 ÷ 5 | СН-ПА-4 (1,50, поверка) | |
| СН-ПА-4 (2,50, поверка) | ||
| СН-ПА-4 (3,50, поверка) | ||
| СН-ПА-4 (4,00, поверка) | ||
| СН-ПА-4 (5,00, поверка) | ||
| SUL-01 | ||
| 0,00030 ÷ 0,1 | СН-ПА-4 (0,0003, поверка) | |
| СН-ПА-4 (0,0005, поверка) | ||
| СН-ПА-4 (0,0010, поверка) | ||
| СН-ПА-4 (0,0020, поверка) | ||
| СН-ПА-4 (0,0050, поверка) | ||
| СН-ПА-4 (0,0100, поверка) | ||
| СН-ПА-4 (0,0300, поверка) | ||
| СН-ПА-4 (0,0500, поверка) | ||
| СН-ПА-4 (0,0600, поверка) | ||
| СН-ПА-4 (0,100, поверка) | ||
| 0,1 ÷ 1 | СН-ПА-4 (0,200, поверка) | |
| СН-ПА-4 (0,300, поверка) | ||
| СН-ПА-4 (0,500, поверка) | ||
| СН-ПА-4 (1,00, поверка) | ||
| 1 ÷ 5 | СН-ПА-4 (1,50, поверка) | |
| СН-ПА-4 (2,50, поверка) | ||
| СН-ПА-4 (3,50, поверка) | ||
| СН-ПА-4 (4,00, поверка) | ||
| СН-ПА-4 (5,00, поверка) | ||
| SUL-02 | ||
| 0,00030 ÷ 0,1 | СН-ПА-4 (0,0003, поверка) | |
| СН-ПА-4 (0,0005, поверка) | ||
| СН-ПА-4 (0,0010, поверка) | ||
| СН-ПА-4 (0,0020, поверка) | ||
| СН-ПА-4 (0,0050, поверка) | ||
| СН-ПА-4 (0,0100, поверка) | ||
| 0,01 ÷ 0,1 | СН-ПА-4 (0,0300, поверка) | |
| СН-ПА-4 (0,0500, поверка) | ||
| СН-ПА-4 (0,0600, поверка) | ||
| СН-ПА-4 (0,100, поверка) | ||
| 0,1 ÷ 1 | СН-ПА-4 (0,200, поверка) | |
| СН-ПА-4 (0,300, поверка) | ||
| СН-ПА-4 (0,500, поверка) | ||
| СН-ПА-4 (1,00, поверка) | ||
| 1 ÷ 5 | СН-ПА-4 (1,50, поверка) | |
| СН-ПА-4 (2,50, поверка) | ||
| СН-ПА-4 (3,50, поверка) | ||
| СН-ПА-4 (4,00, поверка) | ||
| СН-ПА-4 (5,00, поверка) | ||
| МП 242-2219-2018 Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные СПЕКТРОСКАН SUL. Методика поверки |
0,0003 ÷ 0,1 | СН-ПА-4 (0,0003, поверка) |
| СН-ПА-4 (0,0005, поверка) | ||
| СН-ПА-4 (0,0010, поверка) | ||
| СН-ПА-4 (0,0020, поверка) | ||
| СН-ПА-4 (0,0050, поверка) | ||
| СН-ПА-4 (0,0100, поверка) | ||
| СН-ПА-4 (0,0300, поверка) | ||
| СН-ПА-4 (0,0500, поверка) | ||
| СН-ПА-4 (0,0600, поверка) | ||
| СН-ПА-4 (0,100, поверка) | ||
| 0,1 ÷ 5 | СН-ПА-4 (0,200, поверка) | |
| СН-ПА-4 (0,300, поверка) | ||
| СН-ПА-4 (0,500, поверка) | ||
| СН-ПА-4 (1,00, поверка) | ||
| СН-ПА-4 (1,50, поверка) | ||
| СН-ПА-4 (2,50, поверка) | ||
| СН-ПА-4 (3,50, поверка) | ||
| СН-ПА-4 (4,00, поверка) | ||
| СН-ПА-4 (5,00, поверка) | ||
| РТ-МП-220-448-2023 ГСИ. Анализаторы серы рентгенофлуоресцентные волнодисперсионные AVRORA-DUBHE 1610. Методика поверки |
0,00001 ÷ 0,0002 | – |
| 0,0002 ÷ 0,05 | СН-ПА-4 (0,0003, поверка) | |
| СН-ПА-4 (0,0005, поверка) | ||
| СН-ПА-4 (0,0010, поверка) | ||
| СН-ПА-4 (0,0020, поверка) | ||
| СН-ПА-4 (0,0050, поверка) | ||
| СН-ПА-4 (0,0100, поверка) | ||
| СН-ПА-4 (0,0300, поверка) | ||
| СН-ПА-4 (0,0500, поверка) | ||
| 0,05 ÷ 0,5 | СН-ПА-4 (0,0600, поверка) | |
| СН-ПА-4 (0,100, поверка) | ||
| СН-ПА-4 (0,200, поверка) | ||
| СН-ПА-4 (0,300, поверка) | ||
| СН-ПА-4 (0,500, поверка) | ||
| 0,5 ÷ 5 | СН-ПА-4 (1,00, поверка) | |
| СН-ПА-4 (1,50, поверка) | ||
| СН-ПА-4 (2,50, поверка) | ||
| СН-ПА-4 (3,50, поверка) | ||
| СН-ПА-4 (4,00, поверка) | ||
| СН-ПА-4 (5,00, поверка) | ||
| МП 242-2221-2018 Анализаторы серы рентгенофлуоресцентные энергодисперсионные ЭКРОС-7700. Методика поверки |
0,0003 ÷ 0,0016 | СН-ПА-4 (0,0003, поверка) |
| СН-ПА-4 (0,0005, поверка) | ||
| СН-ПА-4 (0,0010, поверка) | ||
| 0,0016 ÷ 4,6 | СН-ПА-4 (0,0020, поверка) | |
| СН-ПА-4 (0,0050, поверка) | ||
| СН-ПА-4 (0,0100, поверка) | ||
| СН-ПА-4 (0,0300, поверка) | ||
| СН-ПА-4 (0,0500, поверка) | ||
| СН-ПА-4 (0,0600, поверка) | ||
| СН-ПА-4 (0,100, поверка) | ||
| СН-ПА-4 (0,200, поверка) | ||
| СН-ПА-4 (0,300, поверка) | ||
| СН-ПА-4 (0,500, поверка) | ||
| СН-ПА-4 (1,00, поверка) | ||
| СН-ПА-4 (1,50, поверка) | ||
| СН-ПА-4 (2,50, поверка) | ||
| СН-ПА-4 (3,50, поверка) | ||
| СН-ПА-4 (4,00, поверка) | ||
| 4,6 ÷ 5 | СН-ПА-4 (5,00, поверка) | |
См. также другие ГСО, применимые для рентгенофлуоресцентного анализа нефтепродуктов:
ГСО массовой доли серы в нефти и нефтепродуктах (ГСО СН-ПА-1, СН-ПА-2, СН-ПА-3)
СО массовой доли кремния в нефтепродуктах (СО МДКН-ПА)
ГСО содержания металлов в нефти и нефтепродуктах (ГСО СМН-ПА)
ГСО содержания микропримесей серы в нефтепродуктах (ГСО ССН-ПА)
ГСО массовой доли фосфора в нефтепродуктах (ГСО ФН-ПА)

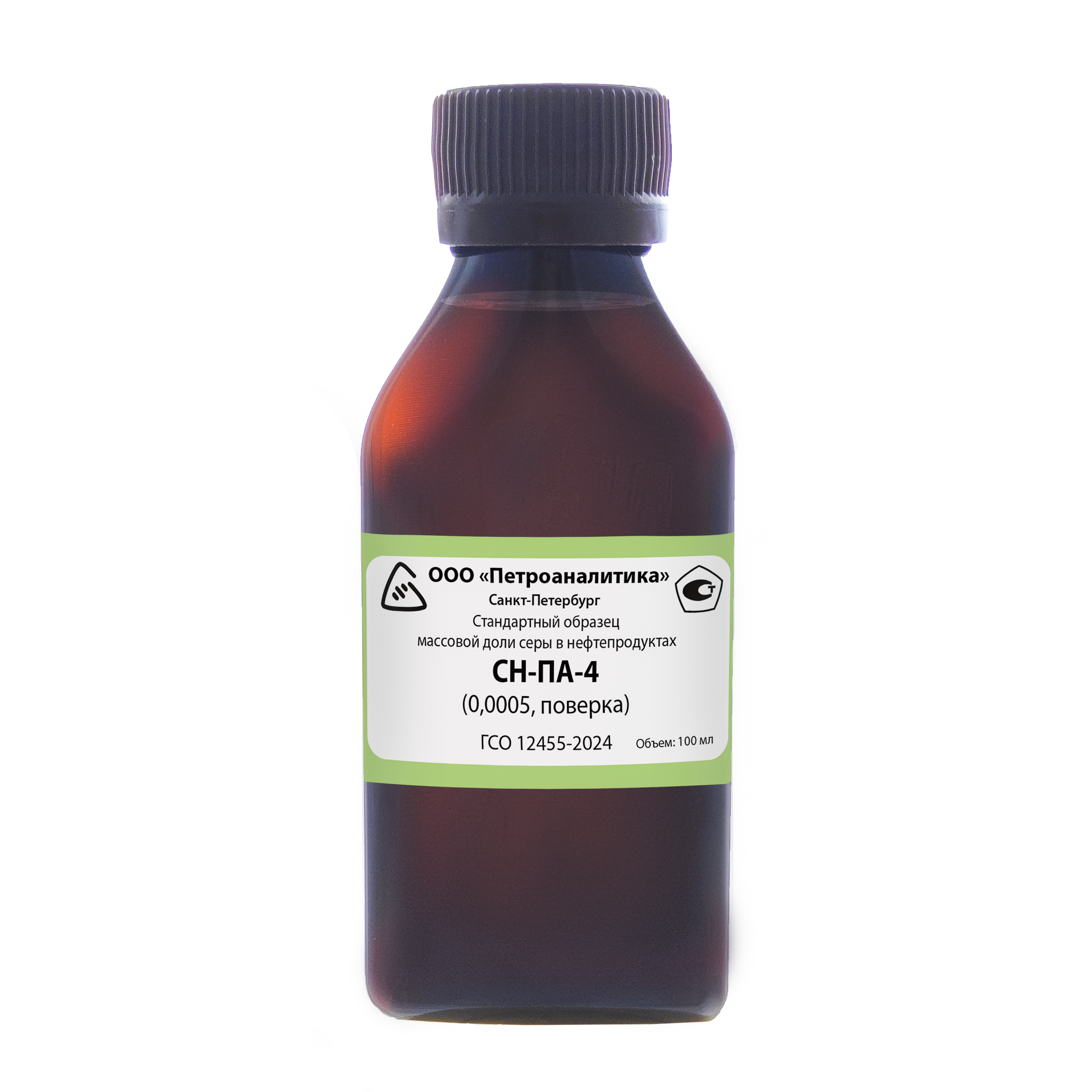

СО поставляется в стеклянном или полимерном флаконе номинальной вместимостью 15, 50 см3 или 100 см3. Объем материала в каждом отдельном флаконе составляет не менее 15, 50 см3 или не менее 100 см3.
В комплект поставки входят: 1 или 2 флакона с этикетками и паспорт.
