ХН-ПА: ГСО массовой доли хлорорганических соединений в нафте
НАЗНАЧЕНИЕ СО:
Стандартный образец массовой доли хлорорганических соединений в нафте (имитатор) (ХН-ПА, ГСО 10741-2016, МСО 2066:2016) предназначен для аттестации методик измерений и контроля точности результатов измерений массовой доли хлорорганических соединений во фракции нефти, выкипающей до температуры 204°С (фракция нафты), выполняемых по ГОСТ Р 52247, ASTM D4929, UOP588, ГОСТ 33342, ГОСТ Р 57033, ASTM D5808, ASTM D5194, ASTM D8150, ASTM D7536.
Стандартный образец может применяться:
– для поверки средств измерений при условии его соответствия обязательным требованиям, установленным в поверочных схемах и методиках аттестации эталонов единиц величин или методиках поверки средств измерений;
– для калибровки средств измерений при условии соответствия его метрологических и технических характеристик критериям, установленным в методиках калибровки средств измерений;
– для установления и контроля стабильности градуировочной (калибровочной) характеристики при соответствии метрологических характеристик стандартного образца требованиям методики измерений.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
— нефтехимическая,
— нефтеперерабатывающая промышленность.
НОРМАТИВНЫЕ ДОКУМЕНТЫ НА МЕТОДЫ ИЗМЕРЕНИЙ (АНАЛИЗА, ИСПЫТАНИЙ):
- ГОСТ Р 52247 Нефть. Методы определения хлорорганических соединений.
- ASTM D 4929 Standard Test Methods for Determination of Organic Chloride Content in Crude Oil. (Стандартный метод определения содержания хлорорганических соединений в сырой нефти.)
- UOP588 Total, Inorganic, and Organic Chloride in Hydrocarbons by Potentiometric Titration. (Определение общего, неорганического и органического хлора в углеводородах методом потенциометрического титрования.)
- ГОСТ 33342 Нефть. Методы определения органического хлора.
- ГОСТ Р 57033 Нефтепродукты жидкие. Определение следовых количеств хлоридов, фторидов и бромидов методом ионной хроматографии со сжиганием образца (CIC).
- ASTM D5808 Standard Test Method for Determining Chloride in Aromatic Hydrocarbons and Related Chemicals by Microcoulometry. (Стандартный метод определения содержания органического хлора в ароматических углеводородах и родственных химических соединениях с помощью микрокулометрии.)
- ASTMD5194 Standard Test Method for Trace Chloride in Liquid Aromatic Hydrocarbons. (Стандартный метод определения следовых количеств хлора в жидких ароматических углеводородах.
- ASTM D8150 Standard Test Method for Determination of Organic Chloride Content in Crude Oil by Distillation Followed by Detection Using Combustion Ion Chromatography. (Стандартный метод определения содержания органических хлоридов в сырой нефти путем перегонки с последующим детектированием с помощью ионной хроматографии продуктов сжигания.)
- ASTM D7536 Standard Test Method for Chlorine in Aromatics by Monochromatic Wavelength Dispersive X-ray Fluorescence Spectrometry. (Стандартный метод определения содержания хлора в ароматических соединениях методом монохроматической рентгеновской флуоресцентной спектрометрии с дисперсией по длине волны.)
– UOP779 Chloride in Petroleum Distillates by Microcoulometry (Определение содержания хлоридов в нефтяных дистиллятах методом микрокулонометрии).
АНАЛОГИ:
СО ХН-ПА является аналогом (расширением) ХО-0,4-ЭК (ГСО 8860-2007), ХО-13-ЭК (ГСО 8861-2007), ХО-130-ЭК (ГСО 8862-2007) и ХО-НП-СХ (ГСО 11753-2021).
См. также СО массовой доли хлора и висмута (ХНВ-ПА):
СО массовой доли хлора и висмута (ХНВ-ПА)
Метрологические характеристики ГСО ХН-ПА
|
Аттестуемая характеристика СО |
Интервал допускаемых значений массовой доли хлорорганических соединений, млн-1 |
Границы допускаемых значений относительной погрешности аттестованного значения СО при Р = 0,95, % |
Допускаемое значение относительной расширенной неопределенности (±U) аттестованного значения СО при k = 2, P = 0,95, % |
|
ХН-ПА (0) |
0,05 ÷ 0,1 |
±15 |
15 |
|
ХН-ПА (0,25) |
0,2 ÷ 0,3 |
±1,0 |
1,0 |
|
ХН-ПА (0,5) |
0,3 ÷ 0,7 |
±1,0 |
1,0 |
|
ХН-ПА (1) |
0,8 ÷ 1,2 |
±1,0 |
1,0 |
|
ХН-ПА (2) |
1,5 ÷ 2,5 |
±1,0 |
1,0 |
|
ХН-ПА (5) |
4 ÷ 6 |
±1,0 |
1,0 |
|
ХН-ПА (10) |
8 ÷ 14 |
±1,0 |
1,0 |
|
ХН-ПА (20) |
18 ÷ 22 |
±1,0 |
1,0 |
|
ХН-ПА (25) |
22 ÷ 28 |
±1,0 |
1,0 |
|
ХН-ПА (50) |
45 ÷ 55 |
±1,0 |
1,0 |
|
ХН-ПА (100) |
80 ÷ 140 |
±1,0 |
1,0 |
|
ХН-ПА (200) |
180 ÷ 200 |
±1,0 |
1,0 |
! Также поставляются градуировочные комплекты ХН-ПА:
|
Градуировочные комплекты с набором концентраций: |
Аналог |
|
|
ХН-ПА-1 |
0; 1; 2; 5; 10; 25 ppm (млн-1) (номинальные значения) |
U-PANAL0224 |
|
ХН-ПА-2 |
0; 5; 10; 25; 50; 100 ppm (млн-1) (номинальные значения) |
U-PANAL0223 |
КОМПЛЕКТАЦИЯ:

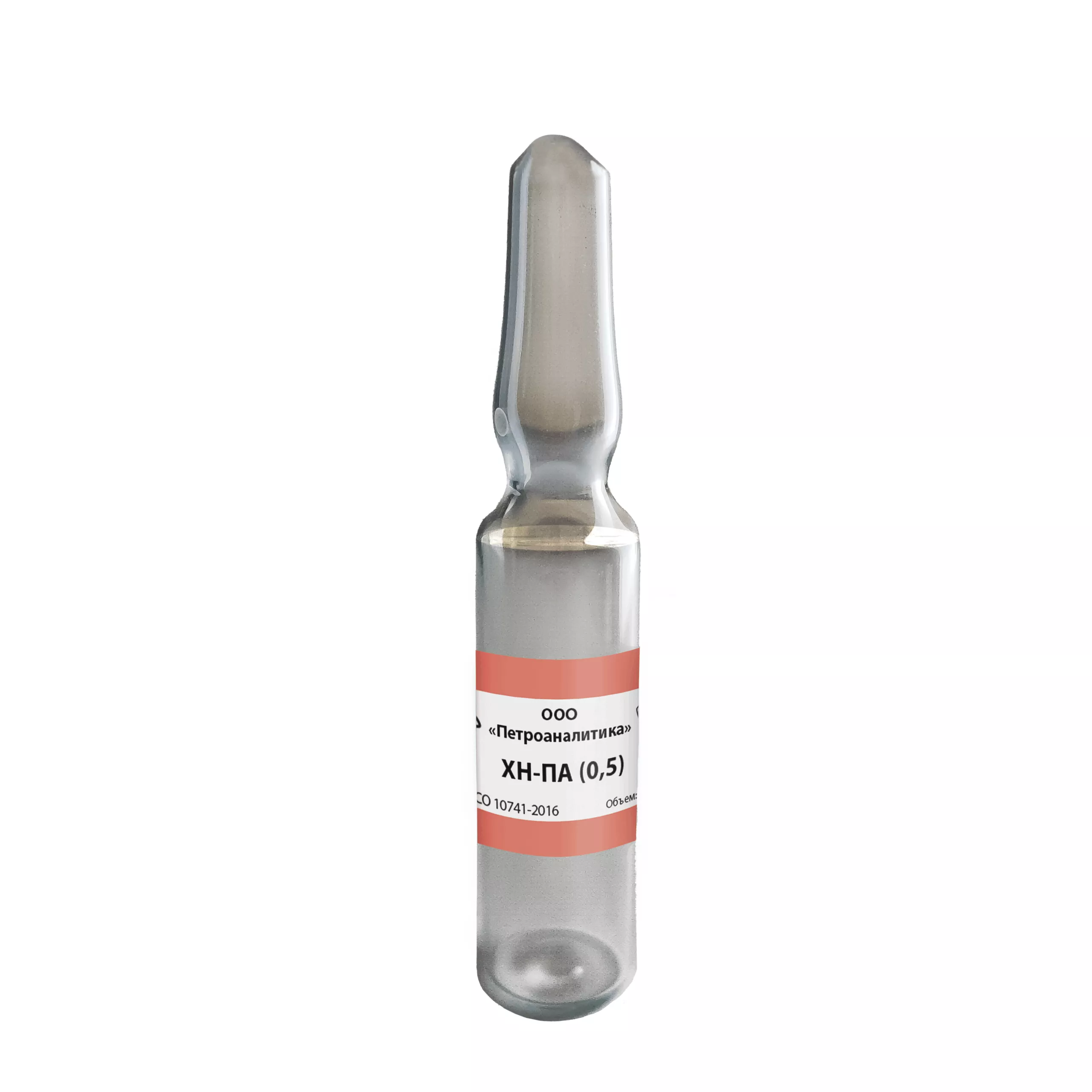

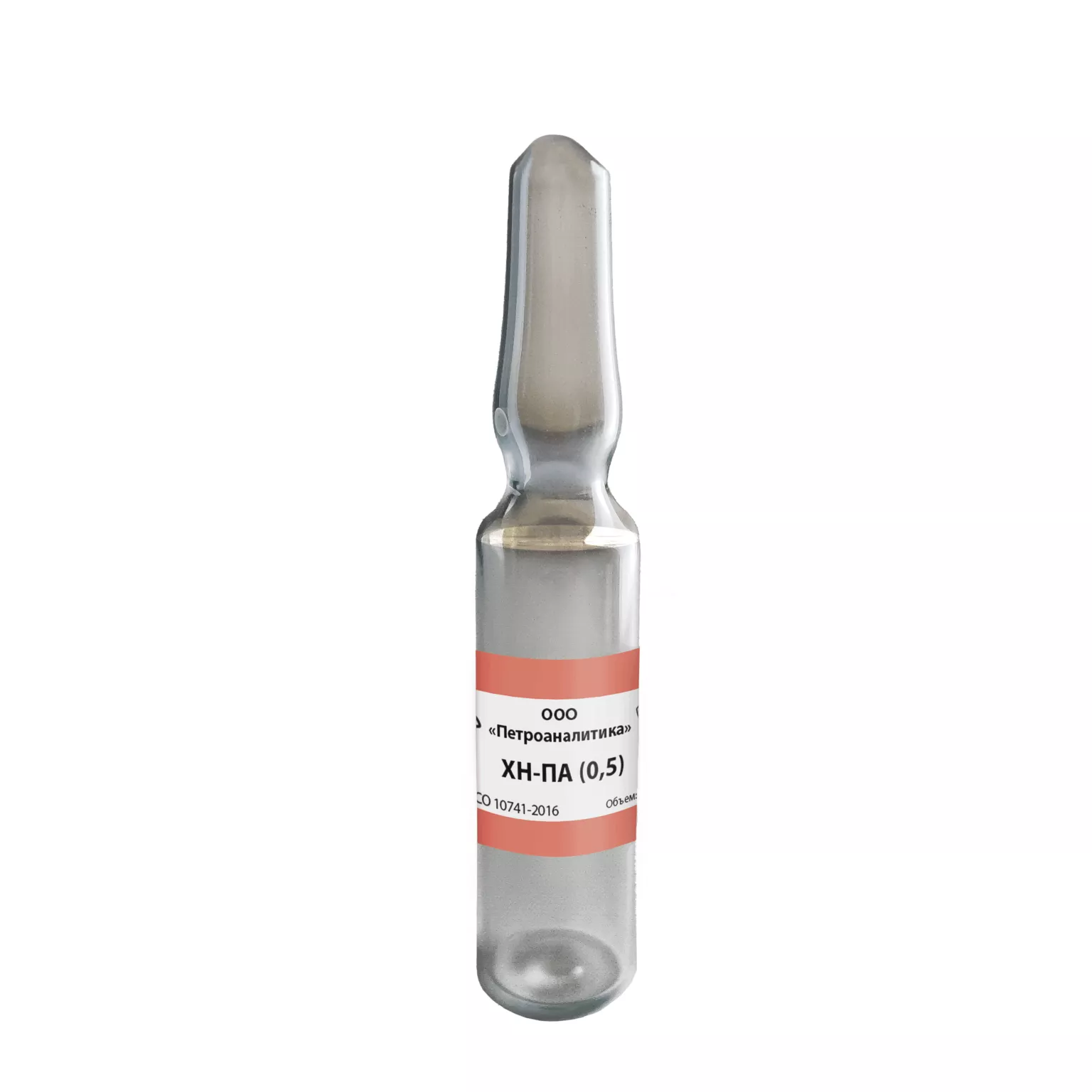

СО поставляется в ампуле номинальной вместимостью 5 см3 или стеклянном флаконе номинальной вместимостью 100 см3, объем материала в каждой отдельной ампуле составляет не менее 5 см3, объем материала в каждом отдельном флаконе составляет не менее 100 см3. В комплект поставки входят: 1 флакон или ампула с этикеткой и паспорт. При заказе градуировочных комплектов ХН-ПА в комплект поставки входят: 6 ампул с этикетками и паспорт.
Уникальность: СО ХН-ПА обладает высоким сроком годности по сравнению с аналогами, также СО ХН-ПА характеризуется более широким диапазоном аттестованных характеристик и меньшими значениями относительной погрешности.
Регистрация: СО утвержден и внесен в Государственный реестр стандартных образцов (ГСО 10741-2016), а также в реестр Межгосударственных стандартных образцов (МСО 2066:20168).
Метрологическая прослеживаемость: прослеживаемость аттестованного значения стандартного образца к единице величины:
— «массовая доля компонента», воспроизводимой ГЭТ 208 Государственным первичным эталоном единиц массовой (молярной) доли и массовой (молярной) концентрации органических компонентов в жидких и твердых веществах и материалах на основе жидкостной и газовой хромато-масс-спектрометрии с изотопным разбавлением и гравиметрии, посредством применения в качестве исходного материала стандартного образца с установленной прослеживаемостью ГСО 11533-2020;
— «масса» (кг), воспроизводимой ГЭТ 3 Государственным первичным эталоном единицы массы (килограмма), обеспечена использованием поверенных весов.
