НАЗНАЧЕНИЕ СО:
Стандартный образец массовой и объемной доли оксигенатов и кислорода в бензинах (ГСО ОКБ-ПА, ГСО 11815-2021, МСО 2616:2022) предназначен для аттестации методик измерений и контроля точности результатов измерений содержания оксигенатов и массовой доли органически связанного кислорода в бензинах по ГОСТ Р ЕН 13132-2008, ГОСТ EN 13132-2012, ГОСТ Р 54282-2010, ГОСТ EN 1601-2017, ГОСТ Р ЕН 1601-2007, ГОСТ 32338-2013, ГОСТ Р 52256-2004, ГОСТ 33900-2016, ГОСТ Р ЕН ИСО 22854-2010, ГОСТ ISO 22854-2015, ГОСТ Р 54285-2010, ГОСТ Р 56867-2016, ГОСТ Р 56873-2016, ГОСТ Р 52714-2018, ГОСТ 32507-2013, ASTM D5845-01(2016), DIN EN 13132-2002, ISO 22854:2021, ASTM D6839-21a, ASTM D7423-17, ASTM D7754-19, ASTM D6729-20, ASTM D6730-21, ASTM D4815-15b(2019), ASTM D5986-96(2019), ASTM D5599-18.
Стандартный образец может применяться для поверки средств измерений при условии его соответствия обязательным требованиям, установленным в методиках поверки средств измерений; для калибровки средств измерений при условии соответствия его метрологических и технических характеристик критериям, установленным в методиках калибровки средств измерений; для установления и контроля стабильности градуировочной (калибровочной) характеристики при соответствии метрологических характеристик стандартного образца требованиям методики измерений.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
— нефтехимическая,
— нефтеперерабатывающая промышленность.
НОРМАТИВНЫЕ ДОКУМЕНТЫ НА МЕТОДЫ ИЗМЕРЕНИЙ (АНАЛИЗА, ИСПЫТАНИЙ):
- ГОСТ Р ЕН 13132. Нефтепродукты жидкие. Бензин неэтилированный. Определение органических кислородсодержащих соединений и общего содержания органически связанного кислорода методом газовой хроматографии с использованием переключающихся колонок.
- ГОСТ EN 13132. Нефтепродукты жидкие. Бензин неэтилированный. Определение органических кислородсодержащих соединений и общего содержания органически связанного кислорода методом газовой хроматографии с использованием переключающихся колонок.
- ГОСТ Р 54282. Бензин. Определение оксигенатов методом газовой хроматографии с селективным пламенно-ионизационным детектированием по кислороду.
- ГОСТ EN 1601. Нефтепродукты жидкие. Бензин неэтилированный. Определение органических кислородсодержащих соединений и общего содержания органически связанного кислорода методом газовой хроматографии с использованием пламенно-ионизационного детектора по кислороду (O-FID).
- ГОСТ Р ЕН 1601. Нефтепродукты жидкие. Бензин неэтилированный. Определение органических кислородсодержащих соединений и общего содержания органически связанного кислорода методом газовой хроматографии с использованием пламенно-ионизационного детектора по кислороду (O-FID).
- ГОСТ 32338. Бензины. Определение МТБЭ, ЭТБЭ, ТАМЭ, ДИПЭ, метанола, этанола и трет-бутанола методом инфракрасной спектроскопии.
- ГОСТ Р 52256. Бензины. Определение МТБЭ, ЭТБЭ, ТАМЭ, ДИПЭ, метанола, этанола и трет-бутанола методом инфракрасной спектроскопии.
- ГОСТ 33900. Бензин. Определение содержания оксигенатов методом газовой хроматографии с селективным детектированием по кислороду пламенно-ионизационным детектором.
- ГОСТ Р ЕН ИСО 22854. Нефтепродукты жидкие. Бензины автомобильные. Определение типов углеводородов и оксигенатов методом многомерной газовой хроматографии.
- ГОСТ ISO 22854. Нефтепродукты жидкие. Определение группового содержания углеводородов и кислородсодержащих соединений в автомобильном бензине и автомобильном этанольном топливе (Е85) методом многомерной газовой хроматографии.
- ГОСТ Р 54285. Бензины и метанольные топлива. Определение содержания общего кислорода методами восстановительного пиролиза.
- ГОСТ Р 56867. Углеводороды С(2)-С(5). Определение содержания оксигенатов методом газовой хроматографии с использованием пламенно-ионизационного детектора.
- ГОСТ Р 56873. Топлива моторные для двигателей с искровым зажиганием. Определение компонентного состава методом газовой хроматографии с использованием высокоэффективной капиллярной колонки длиной 100 м.
- ГОСТ Р 52714. Бензины автомобильные. Определение индивидуального и группового углеводородного состава методом капиллярной газовой хроматографии.
- ГОСТ 32507. Бензины автомобильные и жидкие углеводородные смеси. Определение индивидуального и группового углеводородного состава методом капиллярной газовой хроматографии.
- ASTM D5845. Standard Test Method for Determination of MTBE, ETBE, TAME, DIPE, Methanol, Ethanol and tert-Butanol in Gasoline by Infrared Spectroscopy. (Стандартный метод определения МТБЭ, ЭТБЭ, ТАМЭ, ДИПЭ, метанола, этанола и трет-бутанола в бензине методом инфракрасной спектроскопии.)
- DIN EN 13132. Liquid petroleum products – Unleaded petrol – Determination of organic oxygenate compounds and total organically bound oxygen content by gas chromatography using column switching. (Нефтепродукты жидкие. Неэтилированный бензин. Определение органических кислородосодержащих веществ и общего органически связанного кислорода методом газовой хроматографии с помощью комплекта колонок.)
- ISO 22854. Liquid petroleum products. Determination of hydrocarbon types and oxygenates in automotive-motor gasoline and in ethanol (E85) automotive fuel. Multidimensional gas chromatography method. (Нефтепродукты жидкие. Определение типов углеводородов и оксигенатов в автомобильном бензине и топливном этаноле (E85). Метод многомерной газовой хроматографии.)
- ASTM D6839. Standard Test Method for Hydrocarbon Types, Oxygenated Compounds, and Benzene in Spark Ignition Engine Fuels by Gas Chromatography. (Стандартный метод для определения типов углеводородов, оксигенатов и бензола в топливах для двигателей с искровым зажиганием методом газовой хроматографии.)
- ASTM D7423. Standard Test Method for Determination of Oxygenates in C2, C3, C4, and C5 Hydrocarbon Matrices by Gas Chromatography and Flame Ionization Detection. (Стандартный метод определения содержания оксигенатов в матрицах углеводородных соединений C2, C3, C4 и C5 методом газовой хроматографии с использованием пламенно-ионизационного детектора.)
- ASTM D7754. Standard Test Method for Determination of Trace Oxygenates in Automotive Spark-Ignition Engine Fuel by Multidimensional Gas Chromatography. (Стандартный метод определения содержания микропримесей оксигенатов в топливе для автомобильных двигателей с искровым зажиганием с помощью многомерной газовой хроматографии.)
- ASTM D6729. Standard Test Method for Determination of Individual Components in Spark Ignition Engine Fuels by 100 Metre Capillary High Resolution Gas Chromatography. (Стандартный метод определения индивидуальных компонентов в топливах для двигателей внутреннего сгорания газовой хроматографией высокого разрешения на 100-метровой капиллярной колонке.)
- ASTM D6730. Standard Test Method for Determination of Individual Components in Spark Ignition Engine Fuels by 100-Metre Capillary (with Precolumn) High-Resolution Gas Chromatography. (Стандартный метод определения индивидуальных компонентов в топливах для двигателей внутреннего сгорания газовой хроматографией высокого разрешения на 100-метровой капиллярной колонке с предколонкой.)
- ASTM D4815. Standard Test Method for Determination of MTBE, ETBE, TAME, DIPE, tertiary-Amyl Alcohol and C1 to C4 Alcohols in Gasoline by Gas Chromatography. (Определение МТБЭ, ЭТБЭ, ТАМЭ, ДИПЭ, трет-амилового спирта и С1- С4 спиртов в бензине газовой хроматографией.)
- ASTM D5986. Standard Test Method for Determination of Oxygenates, Benzene, Toluene, C8–C12 Aromatics and Total Aromatics in Finished Gasoline by Gas Chromatography/Fourier Transform Infrared Spectroscopy. (Стандартный метод определения оксигенатов, бензола, толуола, ароматических углеводородов C8–C12 и общего содержания ароматических углеводородов в товарном бензине методом газовой хроматографии с ИК-спектрофотометрическим детектированием с Фурье-преобразованием.)
- ASTM D5599. Standard Test Method for Determination of Oxygenates in Gasoline by Gas Chromatography and Oxygen Selective Flame Ionization Detection. (Стандартный метод определения оксигенатов в бензине методом газовой хроматографии с селективным детектированием по кислороду пламенно-ионизационным детектором.)
Метрологические характеристики ГСО ОКБ-ПА
I. Однокомпонентные ГСО ОКБ-ПА
| Индекс ГСО (ГСО № 11815-2021) |
Аттестованная характеристика – объемная доля / Компонент | Границы диапазона аттестованных значений, % | Границы относительной погрешности аттестованного значения СО при k=2 (Р=0,95), % |
| ОКБ-ПА (MEOH, кислород) | метанол (метиловый спирт, MEOH) |
0,2 ÷ 1,0 | ±5,0 |
| 1,0 ÷ 5,0 | |||
| ОКБ-ПА (ETOH, кислород) | этанол (этиловый спирт, ETOH) |
0,2 ÷ 1,0 | ±5,0 |
| 1,0 ÷ 5,0 | |||
| ОКБ-ПА (NPA, кислород) | пропан-1-ол (пропиловый спирт, NPA) |
0,2 ÷ 1,0 | ±5,0 |
| 1,0 ÷ 5,0 | |||
| 5,0 ÷ 10,0 | |||
| ОКБ-ПА (IPA, кислород) | пропанан-2-ол (изопропиловый спирт, IPA) |
0,2 ÷ 1,0 | ±5,0 |
| 1,0 ÷ 5,0 | |||
| 5,0 ÷ 10,0 | |||
| ОКБ-ПА (NBA, кислород) | бутан-1-ол (бутиловый спирт, NBA) |
0,2 ÷ 1,0 | ±5,0 |
| 1,0 ÷ 5,0 | |||
| 5,0 ÷ 10,0 | |||
| ОКБ-ПА (SBA, кислород) | бутан-2-ол (вторичный бутиловый спирт, SBA) |
0,2 ÷ 1,0 | ±5,0 |
| 1,0 ÷ 5,0 | |||
| 5,0 ÷ 10,0 | |||
| ОКБ-ПА (TBA, кислород) | 2-метилпропан-2-ол (третичный бутиловый спирт, TBA) |
0,2 ÷ 1,0 | ±5,0 |
| 1,0 ÷ 5,0 | |||
| 5,0 ÷ 10,0 | |||
| ОКБ-ПА (IBA, кислород) | 2-метилпропан-1-ол (изобутиловый спирт, IBA) |
0,2 ÷ 1,0 | ±5,0 |
| 1,0 ÷ 5,0 | |||
| 5,0 ÷ 10,0 | |||
| ОКБ-ПА (SAA, кислород) | пентан-2-ол (вторичный амиловый спирт, SAA) |
0,2 ÷ 1,0 | ±5,0 |
| 1,0 ÷ 5,0 | |||
| 5,0 ÷ 10,0 | |||
| ОКБ-ПА (MTBE, кислород) | третбутилметиловый эфир (метил-третичный бутиловый эфир, MTBE) |
0,2 ÷ 1,0 | ±5,0 |
| 1,0 ÷ 7,0 | |||
| 7,0 ÷ 15,0 | |||
| ОКБ-ПА (TAME, кислород) | метилтретпентиловый эфир (третичный амил-метиловый эфир, TAME) |
0,2 ÷ 1,0 | ±5,0 |
| 1,0 ÷ 7,0 | |||
| 7,0 ÷ 15,0 | |||
| ОКБ-ПА (ETAE, кислород) | этилтретпентиловый эфир (этил-третичный амил-метиловый эфир, ETAE) |
0,2 ÷ 1,0 | ±5,0 |
| 1,0 ÷ 7,0 | |||
| 7,0 ÷ 15,0 | |||
| ОКБ-ПА (диметилкетон, кислород) | ацетон (пропан-2-он, диметилкетон) |
0,2 ÷ 1,0 | ±5,0 |
| 1,0 ÷ 5,0 | |||
| 5,0 ÷ 10,0 | |||
| ОКБ-ПА (MEK, кислород) | бутанон (метилэтилкетон, MEK) |
0,2 ÷ 1,0 | ±5,0 |
| 1,0 ÷ 5,0 | |||
| 5,0 ÷ 10,0 | |||
| ОКБ-ПА (ЕТВЕ, кислород) | третбутиловый эфир (этил-третичный бутиловый эфир, ЕТВЕ) |
0,2 ÷ 1,0 | ±5,0 |
| 1,0 ÷ 7,0 | |||
| 7,0 ÷ 15,0 | |||
| Массовая доля органически связанного кислорода (аттестована отдельно для каждой комплектации) |
0,05 ÷ 5 | ±2,0 | |
КОМПЛЕКТАЦИЯ:

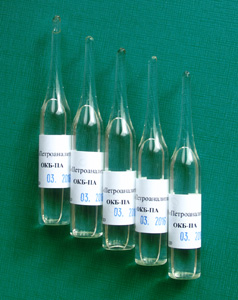

Поставляется в стеклянных ампулах 5 см3, объем материала в ампуле составляет не менее 3 или 5 см3, в комплект поставки входит паспорт и инструкция по применению.
II. Многокомпонентные ГСО ОКБ-ПА
| Индекс ГСО (ГСО № 11815-2021) |
Аттестованная характеристика – объемная доля / Компонент | Границы диапазона аттестованных значений, % | Границы относительной погрешности аттестованного значения СО при k=2 (Р=0,95), % |
| ОКБ-ПА (ETOH, IPA, кислород) | этиловый спирт (ETOH) изопропиловый спирт (IPA) массовая доля кислорода |
ETOH (0,2 ÷ 1,0)% IPA (0,2 ÷ 1,0)% |
±5,0 |
| ETOH (1,0 ÷ 5,0)% IPA (1,0 ÷ 5,0)% |
|||
| ETOH (5,0 ÷ 10,0)% IPA (5,0 ÷ 10,0)% |
|||
| ОКБ-ПА (ETOH, IPA, MTBE, кислород) | этиловый спирт (ETOH) изопропиловый спирт (IPA) метил-третичный бутиловый эфир (MTBE) массовая доля кислорода |
ETOH (0,2 ÷ 1,0)% IPA (0,2 ÷ 1,0)% MTBE (0,2 ÷ 1,0)% |
±5,0 |
| ETOH (1,0 ÷ 5,0)% IPA (1,0 ÷ 5,0)% MTBE (1,0 ÷ 5,0)% |
|||
| ETOH(5,0 ÷ 10,0)% IPA (5,0 ÷ 10,0)% MTBE (5,0 ÷ 15,0)% |
|||
| ОКБ-ПА (MEOH, MTBE, TAME, кислород) | метиловый спирт (MEOH) метил-третичный бутиловый эфир (MTBE) третичный амил-метиловый эфир (TAME) массовая доля кислорода |
MEOH (0,2 ÷ 1,0)% MTBE (0,2 ÷ 1,0)% TAME (0,2 ÷ 1,0)% |
±5,0 |
| MEOH (0,2 ÷ 1,0)% MTBE (1,0 ÷ 7,0)% TAME (1,0 ÷ 7,0)% |
|||
| MEOH (0,2 ÷ 1,0)% MTBE (7,0 ÷ 15,0)% TAME (7,0 ÷ 15,0)% |
|||
| ОКБ-ПА (MEOH, ETOH, NPA, IPA, NBA, SBA, TBA, IBA, SAA, MTBE, TAME, ETAE, диметилкетон, MEK, ЕТВЕ, кислород) | метиловый спирт (MEOH) этиловый спирт (ETOH) пропиловый спирт (NPA) изопропиловый спирт (IPA) бутиловый спирт (NBA) вторичный бутиловый спирт (SBA) третичный бутиловый спирт (TBA) изобутиловый спирт (IBA) вторичный амиловый спирт (SAA) метил-третичный бутиловый эфир (MTBE) третичный амил-метиловый эфир (TAME) этил-третичный амил-метиловый эфир (ETAE) ацетон (диметилкетон) метилэтилкетон (MEK) этил-третичный бутиловый эфир (ЕТВЕ) массовая доля кислорода |
(0,2 ÷ 1,0)% (1,0 ÷ 5,0)% (5,0 ÷ 10,0)% |
±5,0 |
КОМПЛЕКТАЦИЯ:
Поставляется в стеклянных ампулах, объем материала в ампуле составляет не менее 1 см3, 3 см3, 5 см3 в комплект поставки входит паспорт и инструкция по применению.
III. Градуировочные комплекты*
| ОКБ-ПА (градуировочный комплект, ГОСТ Р ЕН 13132) | |
| 1-я градуировочная точка: | ОКБ-ПА (MEOH, ETOH, NPA, IPA, NBA, SBA, TBA, IBA, SAA, MTBE, TAME, ETAE, диметилкетон, MEK, ЕТВЕ, кислород) (0,5 ÷ 1,5) % |
| 2-я градуировочная точка: | ОКБ-ПА (MEOH, ETOH (4,0 ÷ 7,0) %, NPA, IPA, NBA, SBA, IBA, SAA, диметилкетон, MEK (9,5 ÷ 10,5) %, TBA (6,5 ÷ 7,5) %) |
| 2-я градуировочная точка, только эфиры: | ОКБ-ПА (MTBE, TAME, ETAE, ЕТВЕ) (14,5-15,5) % |
| ОКБ-ПА (градуировочный комплект, ГОСТ Р ЕН 13132) с внутренним стандартом (2-метоксиэтанол) | |
| 1-я градуировочная точка: | ОКБ-ПА (MEOH, ETOH, NPA, IPA, NBA, SBA, TBA, IBA, SAA, MTBE, TAME, ETAE, диметилкетон, MEK, ЕТВЕ, кислород (0,5 ÷ 1,5) %, 2-метоксиэтанол (2 ÷ 5)%) |
| 2-я градуировочная точка: | ОКБ-ПА (MEOH, ETOH (4,0 ÷ 7,0) %, NPA, IPA, NBA, SBA, IBA, SAA, диметилкетон, MEK (9,5 ÷ 10,5) %, TBA (6,5 ÷ 7,5) %, 2-метоксиэтанол (2 ÷ 5) %) |
| 2-я градуировочная точка, только эфиры: | ОКБ-ПА (MTBE, TAME, ETAE, ЕТВЕ (14,5-15,5) %, 2-метоксиэтанол (2 ÷ 5) %) |
| ОКБ-ПА (градуировочный комплект, ГОСТ Р ЕН 13132) с внутренним стандартом (метилэтилкетон) | |
| 1-я градуировочная точка: | ОКБ-ПА (MEOH, ETOH, NPA, IPA, NBA, SBA, TBA, IBA, SAA, MTBE, TAME, ETAE, диметилкетон, MEK, ЕТВЕ, кислород (0,5 ÷ 1,5) %, метилэтилкетон (2 ÷ 5)%) |
| 2-я градуировочная точка: | ОКБ-ПА (MEOH, ETOH (4,0 ÷ 7,0) %, NPA, IPA, NBA, SBA, IBA, SAA, диметилкетон, MEK (9,5 ÷ 10,5) %, TBA (6,5 ÷ 7,5) %, метилэтилкетон (2 ÷ 5) %) |
| 2-я градуировочная точка, только эфиры: | ОКБ-ПА (MTBE, TAME, ETAE, ЕТВЕ (14,5-15,5) %, метилэтилкетон (2 ÷ 5) %) |
*По заказу могут быть изготовлены градуировочные комплекты с требуемым набором оксигенатов под любой из указанных для ГСО ОКБ-ПА методов испытаний.
КОМПЛЕКТАЦИЯ:
Поставляется в стеклянных ампулах, объем материала в ампуле составляет не менее 1 см3 и 3 см3, в комплект поставки входит паспорт и инструкция по применению.
АНАЛОГИ:
Комплекты ГСО ОКБ-ПА являются аналогами (расширением) ГСО ОМД ОКГ (ГСО 9877-2011, ГСО 9878-2011, ГСО 9879-2011), D-4815-SET-10ML, D-4815/IS-SET, D-4815-RT, D-4815-VT, M-GRO-IS-5ML и других стандартных образцов содержания оксигенатов в бензинах.
! Под заказ могут быть изготовлены СО с требуемым набором оксигенатов и концентрациями.
